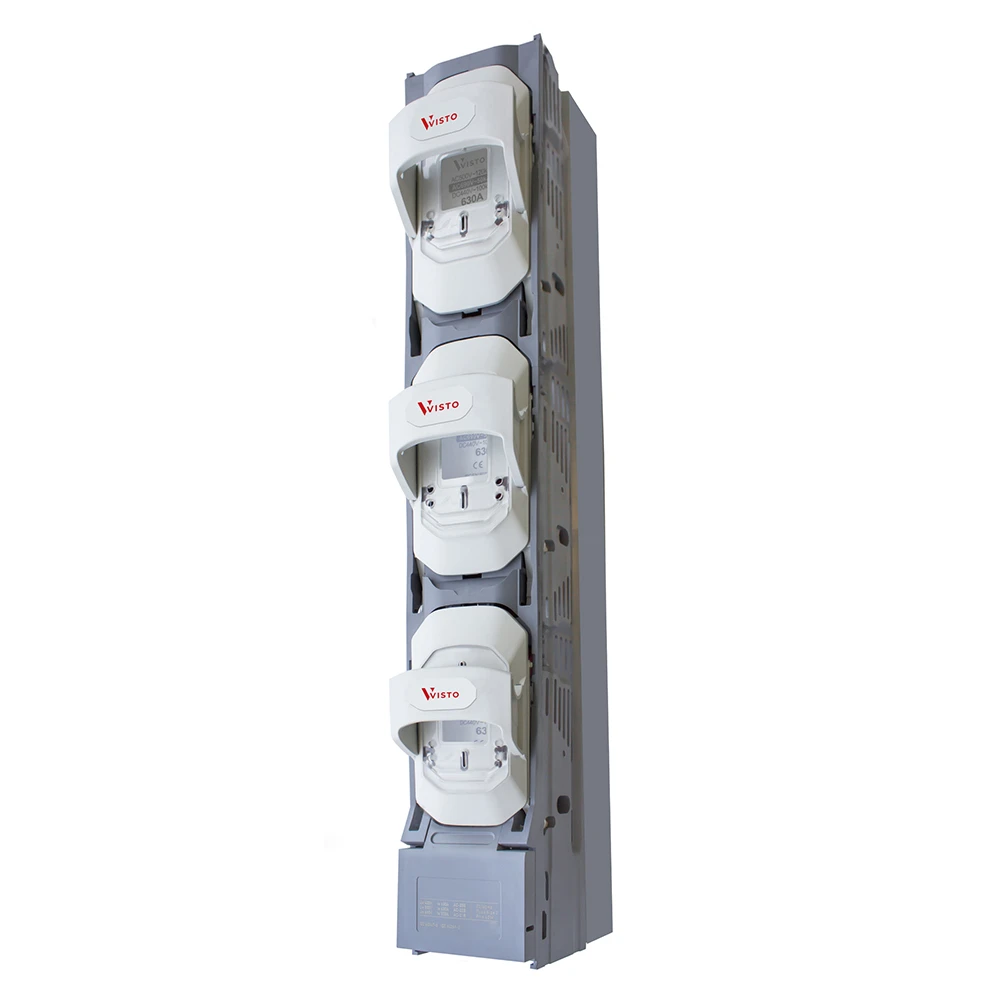

ППВР 3-630-3-М 630А VISTO DVS Планочный выключатель-разъединитель

ППВР 3-630-3-М - это планочные предохранители-выключатели-разъединители серии DVS, которые предназначены для защиты кабельных линий распределительных сетей и потребителей от коротких замы­каний, перегрузок и коммутации активных, смешанных активных и индуктивных, высокоиндуктивных нагрузок трех­фазных электрических цепей напряжением до 690В переменного тока частоты 50/60Гц и с номинальным напряжением постоянного тока до 500В при токах до 1250А включительно.
Такие ППВР DVS на 630А характеризуются компактными габаритными размерами, стойкостью к действию токов короткого замыкания до 100 кА.
Номинальное напряжение, Un (В) - 690
Номинальное напряжение изоляции, Ui (В) - 1000
Номинальная частота (Гц) - 50/60
Механический ресурс (ц.п) - 2000
Коммутационный ресурс (к.ц) - 1000
Номинальное испытательное одноминутное напряжение (кВ) - 3
Степень защиты IP - 30/20
Масса, кг - 7,2
Номинальное коммутационное напряжение AC-21B, Ue (В) - 690
Номинальное коммутационное напряжение AC-23B, Ue (В) - 400
Срок службы - не менее 15 лет
Габариты плавкого предохранителя - 3 (ППН 39)
Номинальное испытательное импульсное напряжение, Uim - 12
Номинальный ток основания предохранителя - (39) 630
Межфазное расстояние/ширина корпуса - 185/100

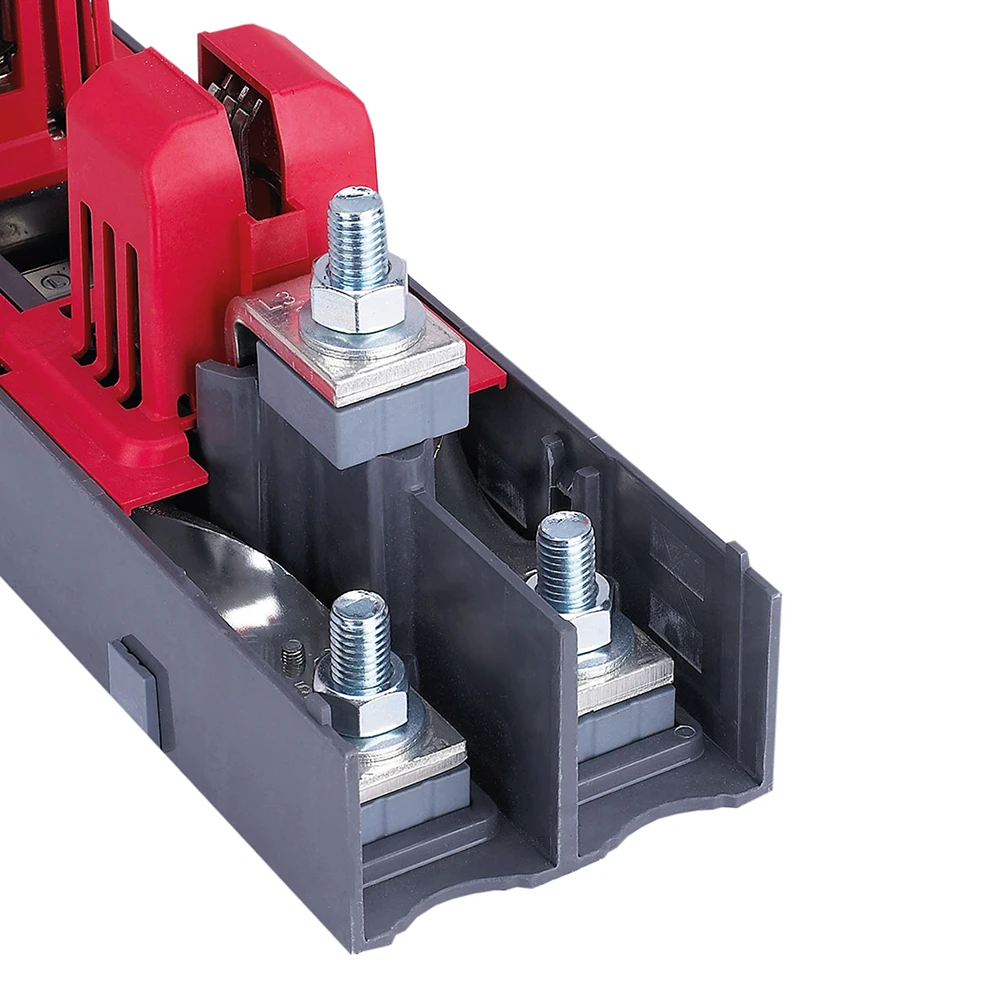

Основной тип зажима ввод 1/2, болт - М12
Момент затяжки - 32
Гарантийный срок эксплуатации** - 5
Номинальное коммутационное напряжение DC-23, Ue (В) - 500
Номинальный коммутационный ток, le AC400V - 630
Номинальный коммутационный ток, le AC690V - 500
Номинальный коммутационный ток, le DC500V - 630
Номинальный отключаемый кратковременный ток К3, Icm AC400V - 120
Номинальный отключаемый кратковременный ток К3, Icm AC690V - 50
Номинальный отключаемый кратковременный ток К3, Icm DC500V - 100

     По возможности проведения коммутационных операций ППВР VISTO относятся к аппаратам с пофазным отключением. В отключенном положении ПВР DVS 630 обеспечивают наличие двойного видимого разрыва, гарантирующего безопасность в обслуживании.
     ППВР 3-630-3-М могут использоваться в качестве:
     - аппаратов защиты в распределительных шкафах низкого напряжения трансформаторных подстанций,
     - аппаратов защиты питающих или отходящих кабельных линий,
     - выключателей нагрузки (главного рубильника).
Планочные предохранители-выключатели-разъединители комплектуются плавкими вставками габарита ППН35, ППН37 или ППН39.
