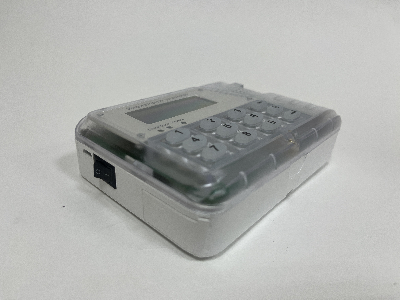

5-101 Индикаторное устройство для счетчиков КВАНТ ST1000-9 (Пульт для счетчиков КВАНТ)

Для снятия показаний со счетчика КВАНТ в исполнении СПЛИТ используется индикаторное устройство (пульт для счетчиков КВАНТ). Данное устройство отображает информацию со счетчика. Обмен данными осуществляется напрямую (без применения промежуточных устройств) по радио интерфейсу, радиус действия связи не менее 30 м, что позволяет, находясь внизу опоры, на которой установлен счетчик КВАНТ, снимать его показания. Основной принцип работы индикаторного устройства заключается в отображении информации счетчика, к которому оно привязано, на ЖК-дисплее устройства. В случае питания устройства от внешнего источника питания при использовании органов управления включается встроенная подсветка дисплея, которая имеет задержку на отключение при бездействии в течении 10 секунд. Состояние самого устройства и счётчика можно проконтролировать с помощью ЖК-дисплея индикаторного устройства, а также светодиодных индикаторов на устройстве. Свечение индикатора «Реле» означает, что реле находится в состоянии «отключено». Индикатор «Тревога» визуализирует состояние неработоспособности прибора учета электрической энергии вследствие аппаратного или программного сбоя (снимается после восстановления работоспособности). Включение и выключение батарейного питания устройства осуществляется с помощью выключателя, который находится сбоку устройства, под выключателем расположена крышка отсека батареек. Питается пульт для счетчиков КВАНТ с помощью двух батареек типа «ААА» (2х1,5В), которые входят в комплект поставки или через разъем micro USB типа В от внешнего источника питания с электрическими параметрами стандарта USB. Рабочий диапазон температур индикаторного устройства: от минус 5 °С до плюс 50 °C. При выходе температуры за пределы рабочего диапазона возможно временное ухудшение или пропадание индикации на ЖК-дисплее с последующим самовосстановлением при возвращении температуры в рабочий диапазон. Устройство выполнено в пластиковом корпусе со степенью защиты IP40 по ГОСТ 14254-2015, конструкцией предусмотрено крепление на стену, а также ножки для установки на стол.

ЖК-дисплей выглядит следующим образом:



1 - Основная область отображения следующих данных с отображением изменения показаний в реальном времени (размер цифр 9мм в высоту):

текущих даты и времени;
текущих значений потребленной электрической энергии (активной электрической энергии в кВт·ч и реактивной - в квар·ч) суммарно и по тарифным зонам;
текущих значений активной и реактивной мощности, напряжения, тока и частоты;
значения потребленной электрической энергии на конец последнего программируемого расчетного периода (начало на 00 часов 00 минут 00 секунд первых суток, следующих за последним программируемым расчетным периодом) суммарно и по тарифным зонам;
направления энергии (прием, отдача);
количества ошибок параметров качества электроснабжения;
признаки вскрытия корпуса счетчика и клеммной крышки (снимается после снятия воздействия);
количества магнитных воздействий (снимается оператором);
признака наличия диагностической ошибки - отрицательного результата самодиагностики «ErrOr» или «nOrMA» при успешном тестировании;
признака наличия напряжения;
текущего квадранта энергии;
сообщения отключения встроенного реле управления нагрузкой «rEL.-OFF» при превышении заданного предела потребленной активной мощности;
2 – Индикатор напряжения и тока;

3 – Элемент отображения номера;

4 – Указатель переключения для ввода маркера;

5 – Индикатор энергии;

6 – Указание о принятии маркера;

7 – Указание отказа от маркера;

8 – Сбой батареи;

9 – Индикация состояния встроенного реле управления нагрузкой;

10 – Состояние связи индикаторного устройства.

Для ввода информации о маркерах и запросах пульт для счетчиков имеет клавиатуру на 12 кнопок (0...9, "←" и "↩ "). В качестве органов управления используются две кнопки: кнопка "↩  " для подачи на исполнение команды или подтверждения действия и кнопка "↩ "для удаления символа. В зависимости от режима работы устройства будут отображаться различные основные показания.
