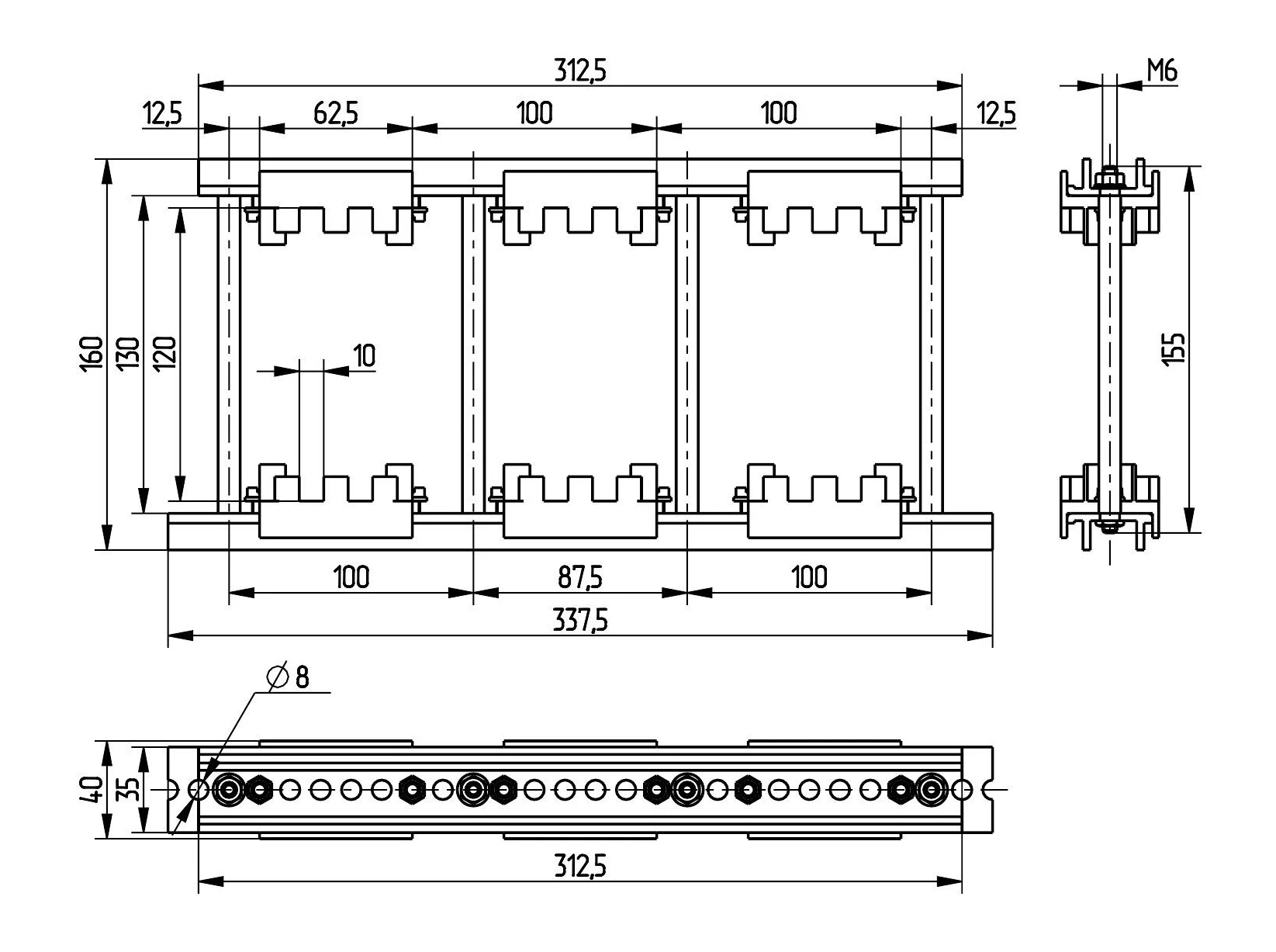

Шинодержатель ШН-10х120-2-3-100-П1-УХЛ3

Шинодержатель ШН-10х120-2-3-100-П1-УХЛ3 - шинодержатель наборный с полной комплектацией и с одинарными рейками, который предназначен для закрепления плоских токоведущих шин в электроустановках различного назначения и организации шинных трасс на напряжение до 1000 В переменного тока частотой 50, 60 Гц.

Структура условного обозначения:

1. Шинодержатель наборный
2. Толщина шины S, мм: 4, 5, 6, 8, 10
3. Ширина шины B, мм: 30...160
4. Количество пазов в изоляторе
5. Количество полюсов (от 1 до 8)
6. Расстояние между осями полюсов* (кратно шагу 12,5 мм)
7. Исполнение по комплектации: П - полная; Н - неполная
8. Исполнение по виду рейки: 1 - одинарная; 2 - двойная (усиленная)
9. Климатическое исполнение по ГОСТ 15150: УХЛ3, Т3

* В случае, если в шинодержателе один полюс, указывается расстояние между крайними шпильками (кратно шагу 12,5 мм).

Преимущества конструкции:

1. Установка шин на «ребро».
2. Усиленная конструкция для высоконагруженных систем.
3. Закрепление:
• за края реек;
• за удлиненные шпильки;
• с помощью кронштейнов.

Технические характеристики шинодержателей ШН в сборе:

• Номинальное напряжение, В: 1000
• Номинальный ток, А: до 6300
• Номинальный ударный ток Ipk, kA: до 220
• Номинальный кратковременно допустимый ток Ipk, kA: до 100
• Диапазон рабочих температур изоляционной колодки ИШ, °C: от -60 до +150
• Диапазон рабочих температур шинодержателя ШН, °C: от -50 до +60
• Вид климатического исполнения по ГОСТ 15150: УХЛ3, Т3
• Класс горючести по ГОСТ 28157 (UL94):ПВ-0(VO)
• Допустимый кратковременный нагрев шин, °C: 150
• Срок службы, лет: 30

Схема сборки комплекта шинодержателей ШН

Виды изоляторов ИШ:

** Для медных шин, расположенных горизонтально, при температуре окружающей среды 35 °С и температуре шин 85 °С

При минимальных межфазных расстояниях может быть затруднён доступ к шпилькам крепления внутренних полюсов. Рекомендуется устанавливать полюса последовательно.

При высоких горизонтальных нагрузках необходимо использовать сдвоенный (усиленный) алюминиевый профиль.

Типы комплектаций шинодержателей:
