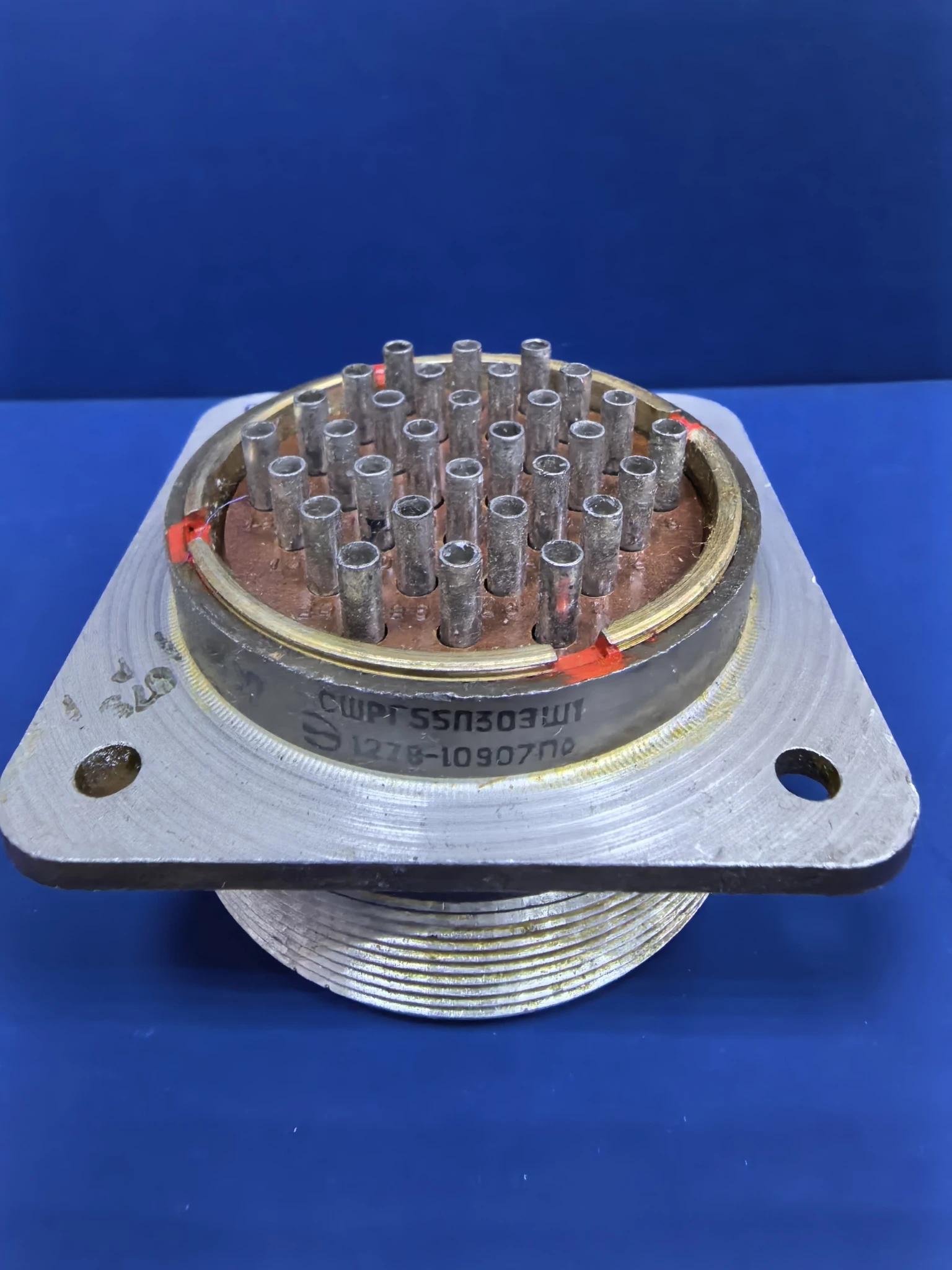

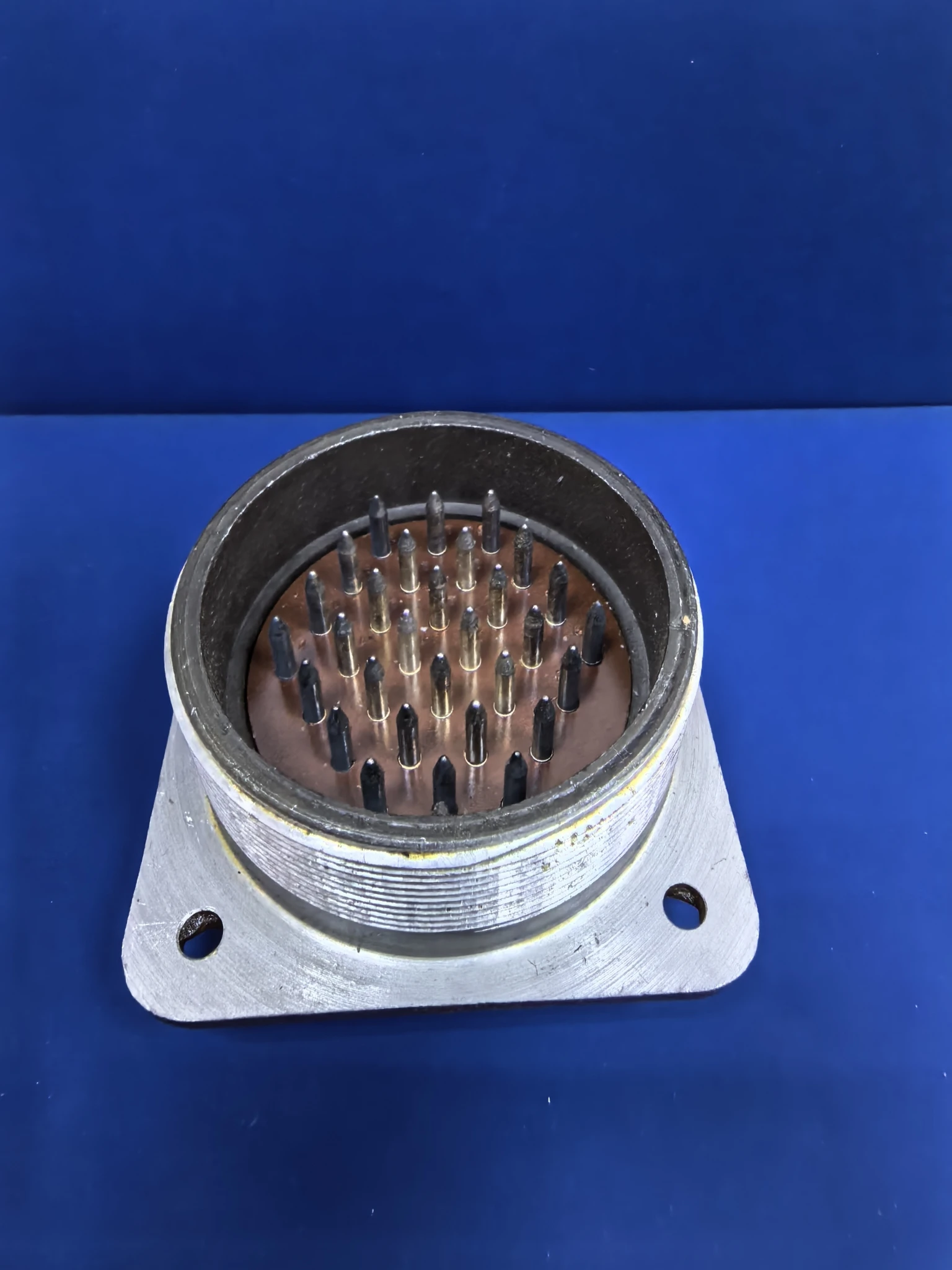

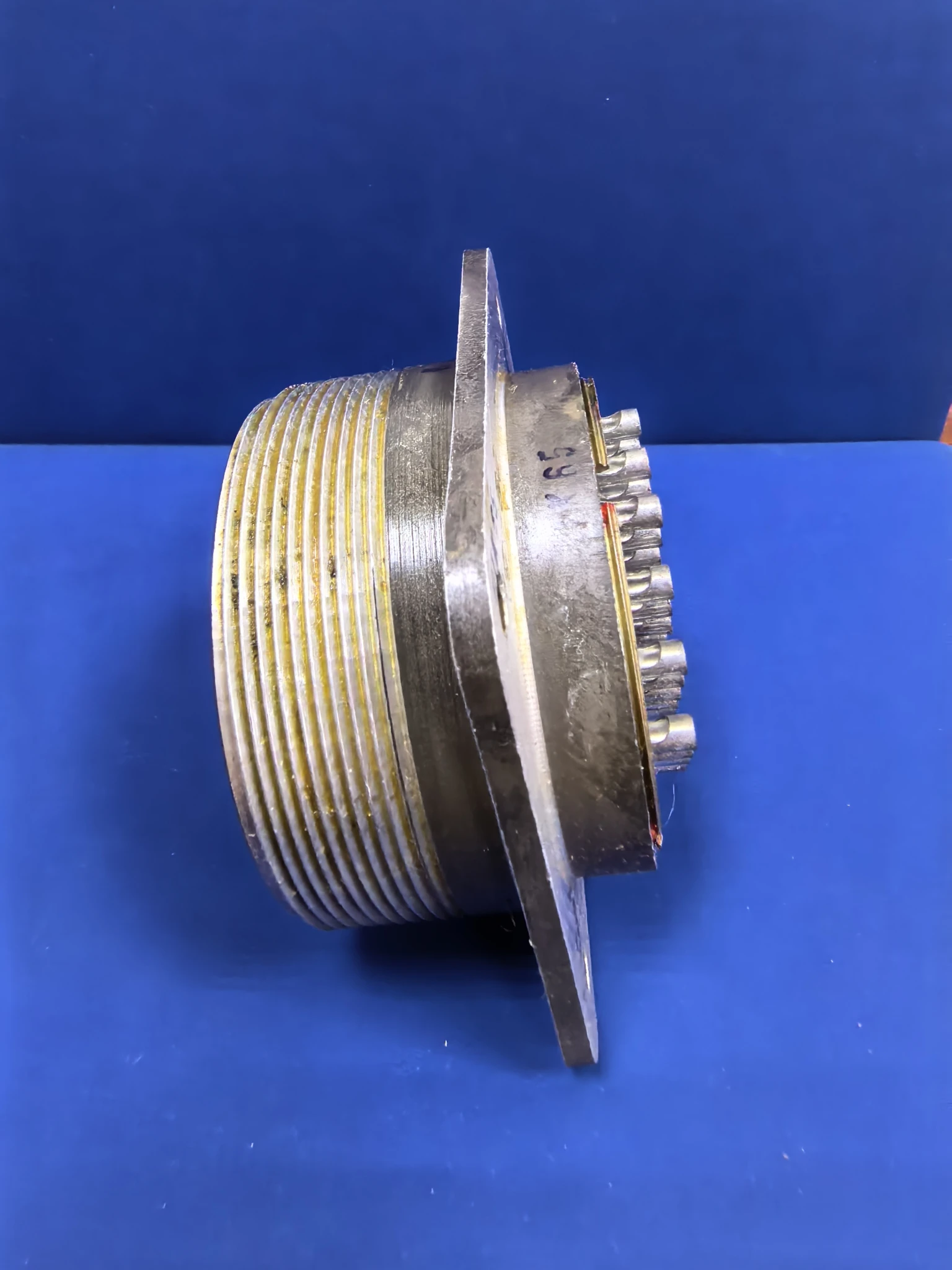

СШР55П30ЭШ1 Вилка блочная приборная без кожуха (соединитель)
заказ по телефону 8-800-600-90-26 или e-mail sale@ie-spb.com
| Страна производства: | Россия |
|---|---|
| Тип изделия: | Вилка |
Сохранить или поделиться с близкими:
Санкт-Петербург и Ленинградская область
Заказ до 50 000 руб. - 1500 руб. + 30 руб/км за КАД
Заказ от 50 000 руб. - БЕСПЛАТНО + 30 руб/км за КАД
Регионы РФ
Заказ до 50 000 руб. - 2000 руб. до любой транспортной компании с экспедированием
Заказ от 50 000 руб. - БЕСПЛАТНО
Санкт-Петербург и Ленинградская область
Работаем только с юридическими лицами.
Регионы РФ
Работаем только с юридическими лицами.
Производитель: «НПО «КАСКАД»
Соединители цилиндрические СШР предназначены для объемного монтажа и работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение).
Характеристики:
-
Тип корпуса: Приборный
-
Вид гайки патрубка: Без патрубка
-
Вид патрубка: Без патрубка
-
Условный размер корпуса: 55
-
Часть соединителя: Вилка
-
Количество контактов, шт: 30

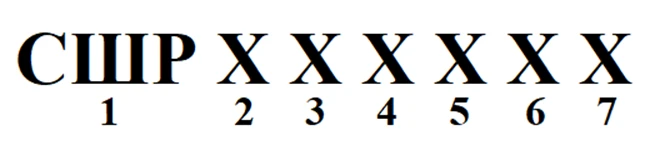

Структура условного обозначения:
- Тип соединителя: СШР, СШРГ (Г - Герметичный)
- Условный размер корпуса: 20, 28, 32, 36, 48, 55, 60
- Конструктивное исполнение:
- приборный соединитель:
- П - без патрубка
- кабельный соединитель:
- П - с прямым патрубком;
- У - с угловым патрубком
- Количество контактов
- Вид гайки патрубка:
- Н - для неэкранированного кабеля;
- Э - для экранированного кабеля (прим. 1)
- Вид контактов:
- приборный соединитель:
- Ш - вилка (штырь);
- Г розетка (гнездо)
- кабельный соединитель:
- Ш - розетка (гнездо);
- Г - вилка (штырь)
- Обозначение сочетания контактов
Примечание 1: В приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Обозначение «Э» – условное;
Примечание 2: Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель;
Примечание 3: Покрытие контактов – серебро.
Технические характеристики
| Максимальное рабочее напряжение постоянного тока, В | 850 | |||||
|
Сопротивление контактов должно быть не более значений |
диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
5000 | |||||
|
Минимальная наработка, ч |
5000 | |||||
|
Число сочленений-расчленений, не менее |
500 | |||||
|
Срок сохраняемости, лет |
15 | |||||
Условия эксплуатации:
| Синусоидальная вибрация | диапазон частот | 1-5000 |
| амплитуда ускорения, м/с2 (g) | 300 (30) | |
|
Механический удар многократного действия |
пиковое ударное ускорение, м/с2 (g) |
350 (35) |
| длительность действия, мс | 2-10 | |
| Механический удар одиночного действия |
пиковое ударное ускорение, м/с2 (g) |
5000 (500) |
| длительность действия, мс | 1-2 | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +60 | |
|
Смена температур, °C |
от -60 до +110 | |
|
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10-4 (10-6) |
|

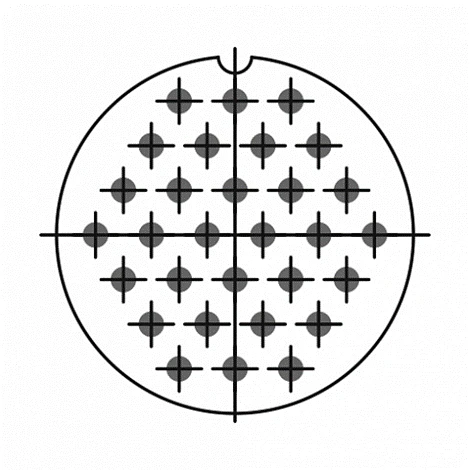

Схема расположения контактов на условный размер корпуса 55:
- Сочетание контактов: 1
- Диаметр контактов, мм: 2,5
- Количество контактов, шт: 30
- Ток на один контакт, А: 17,5

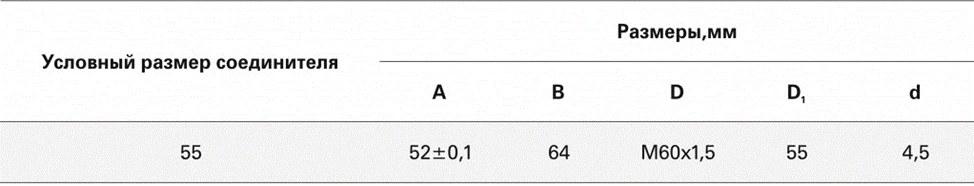

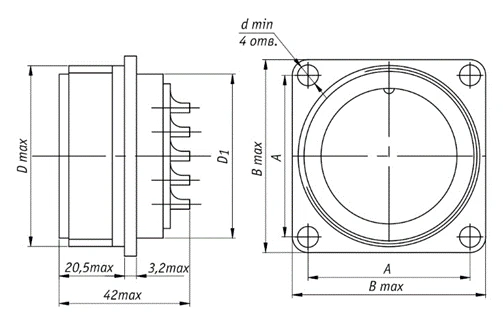

Габаритные размеры:
Габариты:
| Вес (грамм): | 0 |
|---|
Характеристики:
| Страна производства: | Россия |
|---|---|
| Тип изделия: | Вилка |
