Адаптеры питания АП-07.01 ВЛСТ 252.00.000-01 и АП-07.02 ВЛСТ 252.00.000 являются многофункциональными устройствами и предназначены для питания телекоммуникационной аппаратуры и вычислительных машин в автоматизированных системах и системах телемеханики. Накопительный элемент адаптера – суперконденсаторы. Адаптер рассчитан на непрерывный круглосуточный режим работы.

Адаптер не предназначен для бытового или офисного использования.

Адаптер соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Основные функции, выполняемые адаптерами АП-07.01 ВЛСТ 252.00.000-01 и АП-07.02 ВЛСТ 252.00.000 (в зависимости от модификации):

• формирование резервированного (с подключением к встроенному ИБП) напряжения на выходе V1 и V3 для питания внешних устройств;
• формирование нерезервированного напряжения на выходе V2 для питания внешних устройств (только в модификации АП-07.02);
• контроль наличия напряжения питания на вводе в устройство с формированием дискретного сигнала "Напряжение питания на вводе";
• контроль остаточной емкости ИБП с формированием дискретного сигнала "Низкая остаточная емкость ИБП" (только в модификации АП-07.02).

Основные технические характеристики:

Наименование характеристики	Значение
	Для АП-07.01	Для АП-07.02
Запасаемая энергия, Вт*ч:	1,25	2,5
Время работы резерва при нагрузке 10Вт, мин	≥5.5	≥14
Вход питания «СЕТЬ»: напряжение переменного тока, В напряжение постоянного тока, В	150…400 170(1)…540	150…400 170…540
Выход питания V1: напряжение постоянного тока, В: режим “Сеть” режим “Резерв” максимальная мощность нагрузки, Вт	24±1 12±0.5 10	24±1 12…21±1 20
Выход питания V2: напряжение постоянного тока, В: режим “Сеть” режим “Резерв”	отсутствует	24±1 нет
Выход питания V3: напряжение постоянного тока, В: режим “Сеть”, режим “Резерв” максимальная мощность нагрузки, Вт	100...220 100...220 10	100...220 100...220 15
Суммарная мощность выходов, не более, Вт	10 (V1+V3)	50 (V1+V2+V3)
Выходы DO: количество напряжение постоянного тока, В, не более ток, мА	1 60 10±2	2 60 10±2
Мощность собственного энергопотребления, не более, Вт	6	12
Время необходимое для полного заряда ИБП, минут	≤ 45	≤ 30
Условия эксплуатации: температура окружающей среды, ºС относительная влажность воздуха при 30°C	от -40 до +70 до 90%
Степень защиты корпуса по ГОСТ 14254-2015	IP20
Габаритные размеры (ШхВхГ), не более, мм	90х85х110	252х156х75
Масса, кг, не более	0,6	1,5
Материал корпуса	пластик
Исполнение корпуса, для размещения	на din-рейку	навесного монтажа

⁽¹⁾ Для АП-07.01 в диапазоне напряжения 170…200 В суммарная выходная мощность не более 5 Вт.

Гарантии изготовителя:

• Гарантийный срок эксплуатации адаптера: 12 месяцев со дня ввода в эксплуатацию (может быть увеличен по согласованию с Заказчиком и указывается в разделе 5).
• Гарантийный срок хранения изделия: 6 месяцев со дня выпуска. По истечении гарантийного срока хранения начинает использоваться гарантийный срок эксплуатации независимо от того, введено изделие в эксплуатацию или нет.

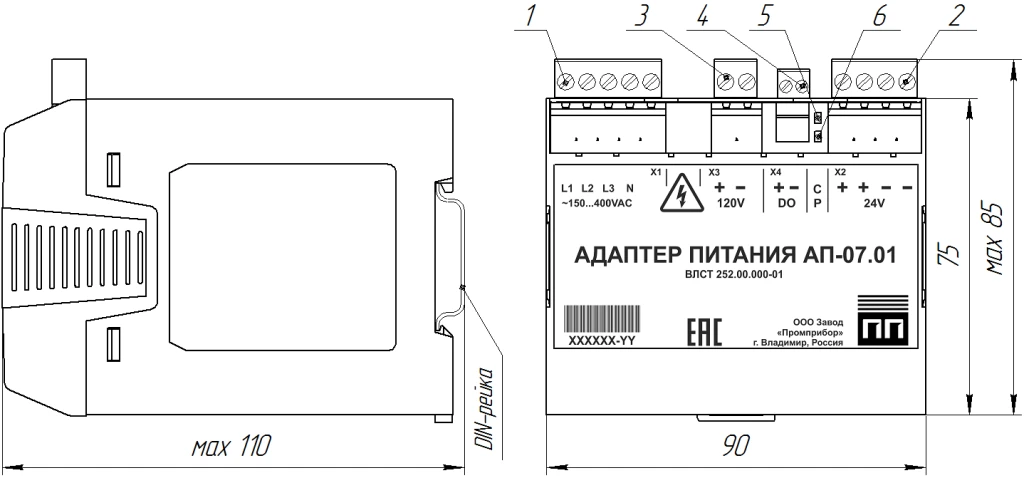

Внешний вид и размеры адаптера в модификации АП-07.01:

Сечение подключаемых к разъемам Х1-Х3 проводов, не более: 2,5 мм². Сечение подключаемых к разъему Х4 проводов, не более: 1,5 мм².

Внешний вид и размеры адаптера в модификации АП-07.02:

Сечение подключаемых к разъемам Х1-Х3 проводов, не более: 2,5 мм². Сечение подключаемых к разъему Х4 проводов, не более: 1,5 мм².
