7-154 Активная разветвительная коробка RS-485 ВЛСТ 217.00.000-05
7-154 заказ по телефону 8-800-600-90-26 или e-mail sale@ie-spb.com
| Артикул расширенный: | 7-154 |
|---|---|
| Тип изделия: | Разветвительная коробка |
| Степень защиты: | IP20 |
| Способ монтажа: | Монтаж настенный |
| Материал изделия: | Пластик |
Сохранить или поделиться с близкими:
Санкт-Петербург и Ленинградская область
Заказ до 50 000 руб. - 1500 руб. + 30 руб/км за КАД
Заказ от 50 000 руб. - БЕСПЛАТНО + 30 руб/км за КАД
Регионы РФ
Заказ до 50 000 руб. - 2000 руб. до любой транспортной компании с экспедированием
Заказ от 50 000 руб. - БЕСПЛАТНО
Санкт-Петербург и Ленинградская область
Работаем только с юридическими лицами.
Регионы РФ
Работаем только с юридическими лицами.
Купить активную разветвительную коробку RS-485 ВЛСТ 217.00.000-05 по минимальной цене у официального дистрибьютора в Санкт-Петербурге, а также другую продукцию для АИИС КУЭ, АСТУЭ, телемеханики и диспетчеризации.
Активные разветвительные коробки RS-485 (далее - АРК RS-485) ВЛСТ 217.00.000-05 предназначены для использования в информационно-измерительных системах (ИИС), системах телемеханики и других системах, где необходима организация подключения большого числа устройств-абонентов с интерфейсом RS-485 к одному порту коммуникационного оборудования или устройства сбора и передачи данных с усилением сигнала RS-485 для увеличения длины линии и количества подключаемых приборов.
АРК RS-485 обеспечивает:
- подключение до 8 счетчиков;
- усиление сигнала RS-485 для увеличения длины линии и количества подключаемых приборов за счет помехоустойчивого повторения исходного сигнала по нескольким направлениям передачи
- данных;
- защиту центральной магистрали от короткого замыкания на ответвлённой линии;
- возможность визуальной проверки работы линии RS-485 за счет световой индикации при наладке и эксплуатации системы;
- защиту от переполюсовки по питанию.
Основные технические характеристики:
- Диапазон входного напряжения, В: =10…30;
- Потребляемая мощность, Вт, не более: 2;
- Терминальные резисторы: внешние;
- Сечение подключаемых проводов в клеммник, мм2: 0,2…1,5;
- Напряжение коммутируемых цепей, не более, В: 30;
- Максимальная скорость передачи данных: до 115200 бит/c;
- Максимальное количество, подключаемых приборов (в зависимости от подключаемых устройств) к одному каналу RS-485: 32-256 шт.;
- Условия эксплуатации:
- температура окружающей среды, ºС: от -40 до +70;
- относительная влажность воздуха при 30°C: до 90%;
- Степень защиты корпуса по ГОСТ 14254-2015: IP20;
- Габаритные размеры длина х ширина х высота, мм, не более: 98×98×45;
- Масса, кг, не более: 0,2;
- Материал корпуса: пластик;
- Исполнение корпуса, для размещения: навесного монтажа.
Внешний вид, размеры и примеры подключения счетчиков к РК RS-485

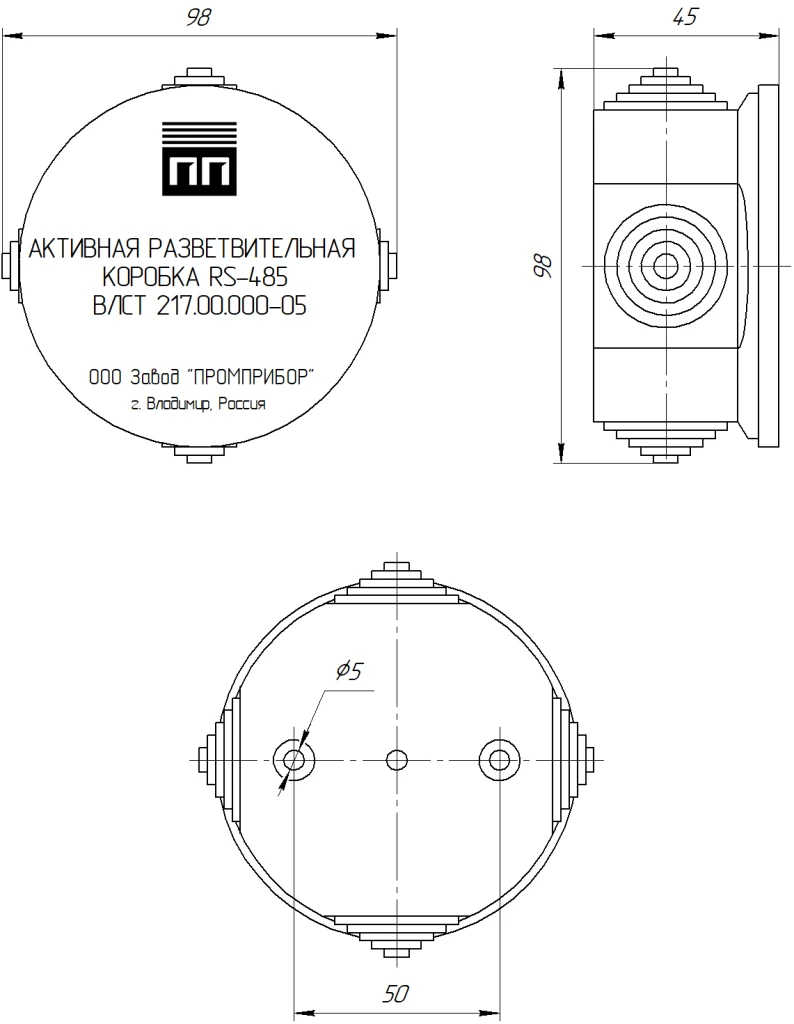

Внешний вид, габаритные и присоединительные размеры АРК RS-485:

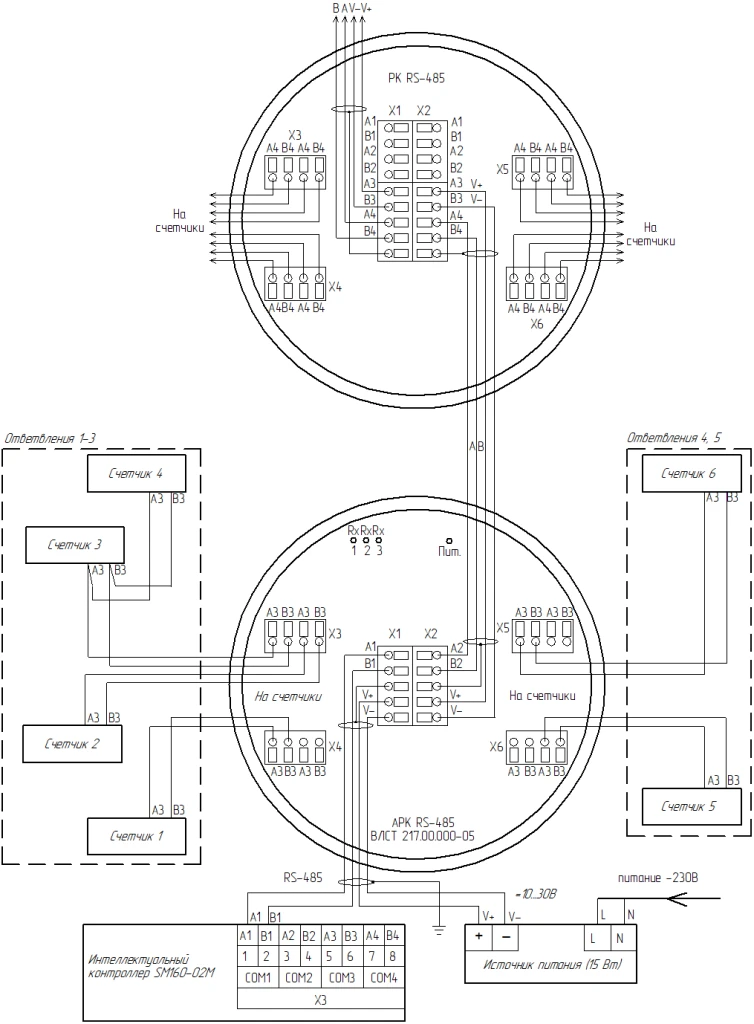

Пример подключения счетчиков по двухпроводной линии RS-485:

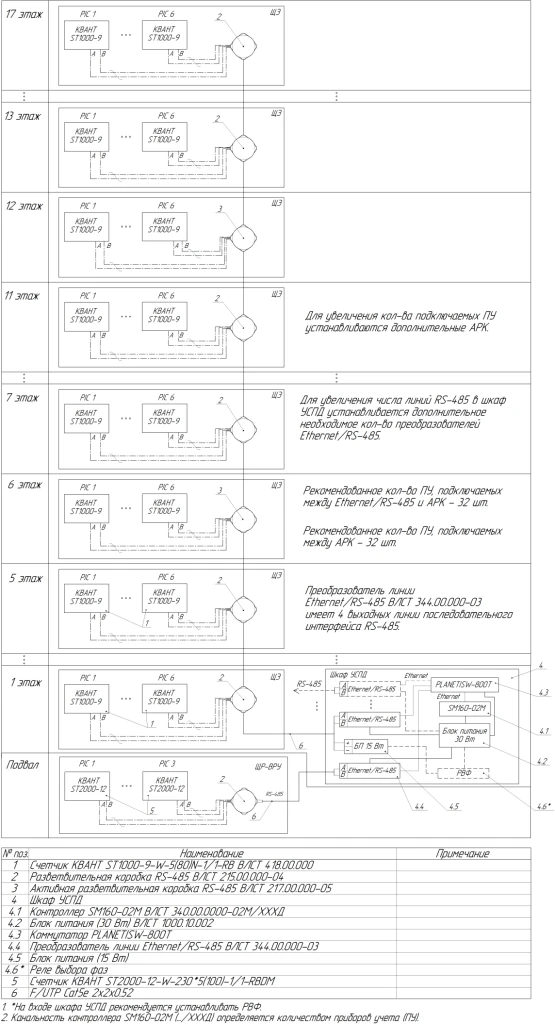

Пример применения АРК RS-485 в многоквартирных домах:
Габариты:
| Вес (грамм): | 200 |
|---|---|
| Длина (мм): | 98 |
| Ширина (мм): | 98 |
| Высота (мм): | 45 |
Характеристики:
| Артикул расширенный: | 7-154 |
|---|---|
| Тип изделия: | Разветвительная коробка |
| Степень защиты: | IP20 |
| Способ монтажа: | Монтаж настенный |
| Материал изделия: | Пластик |
