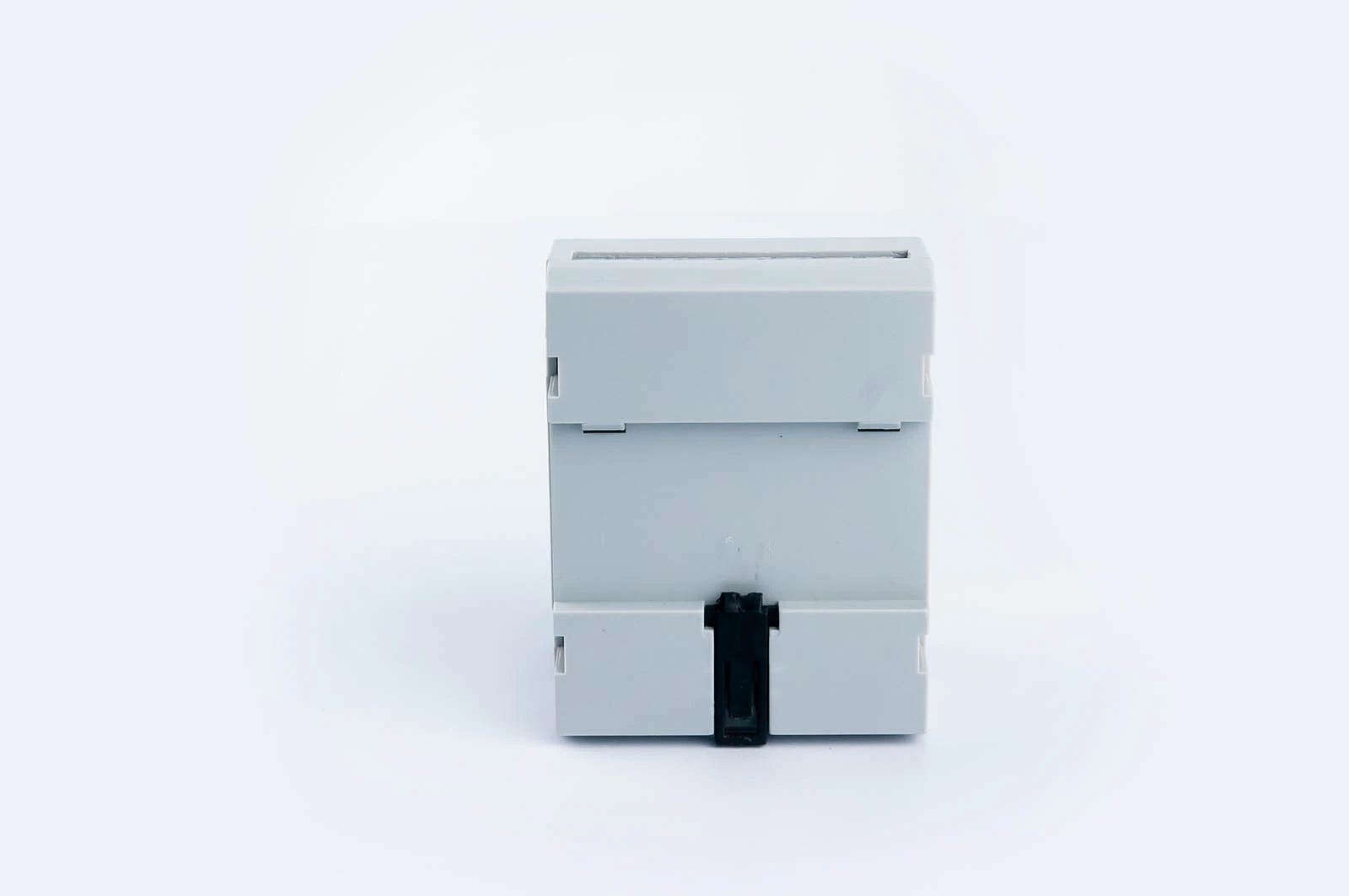

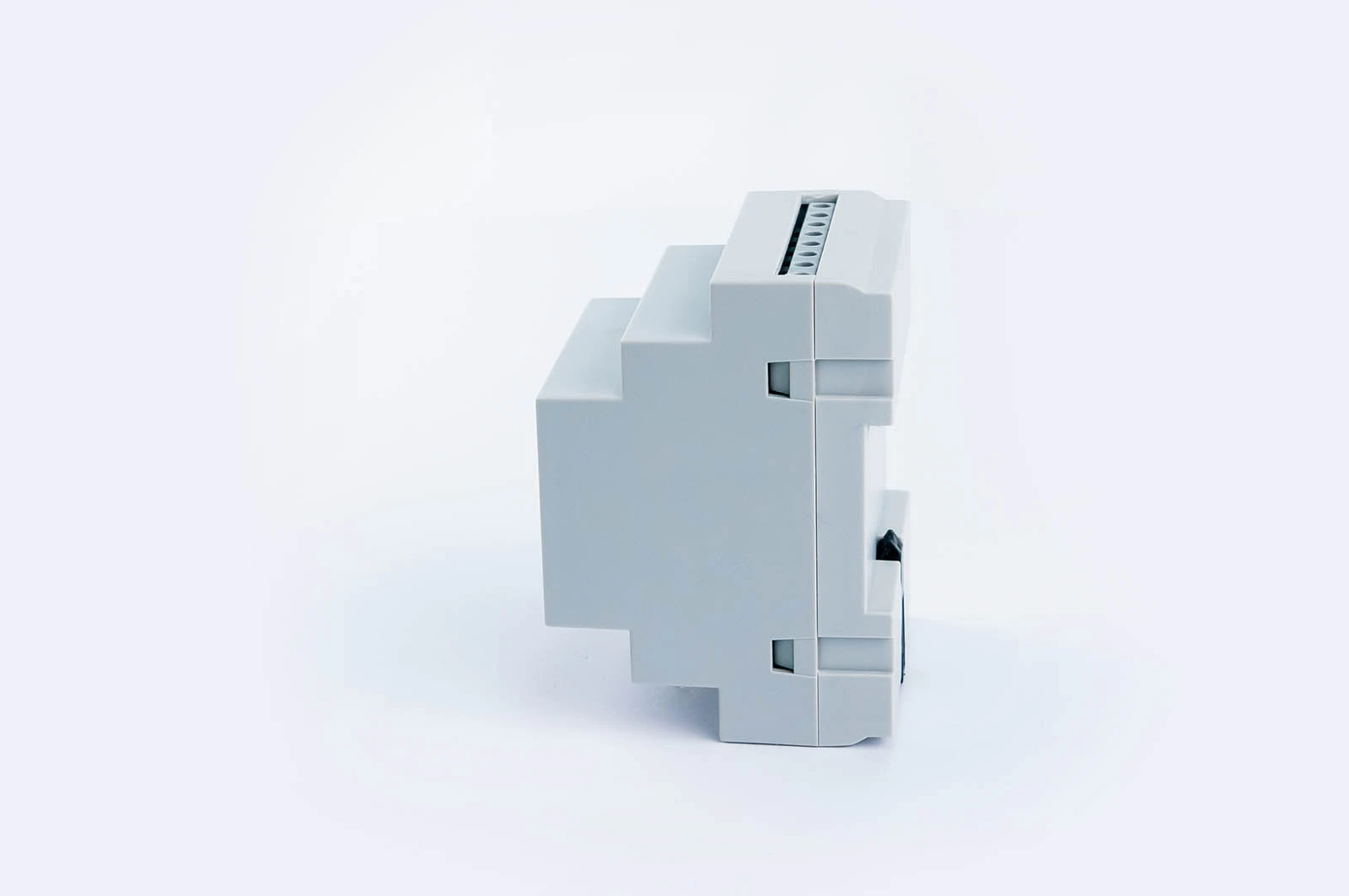

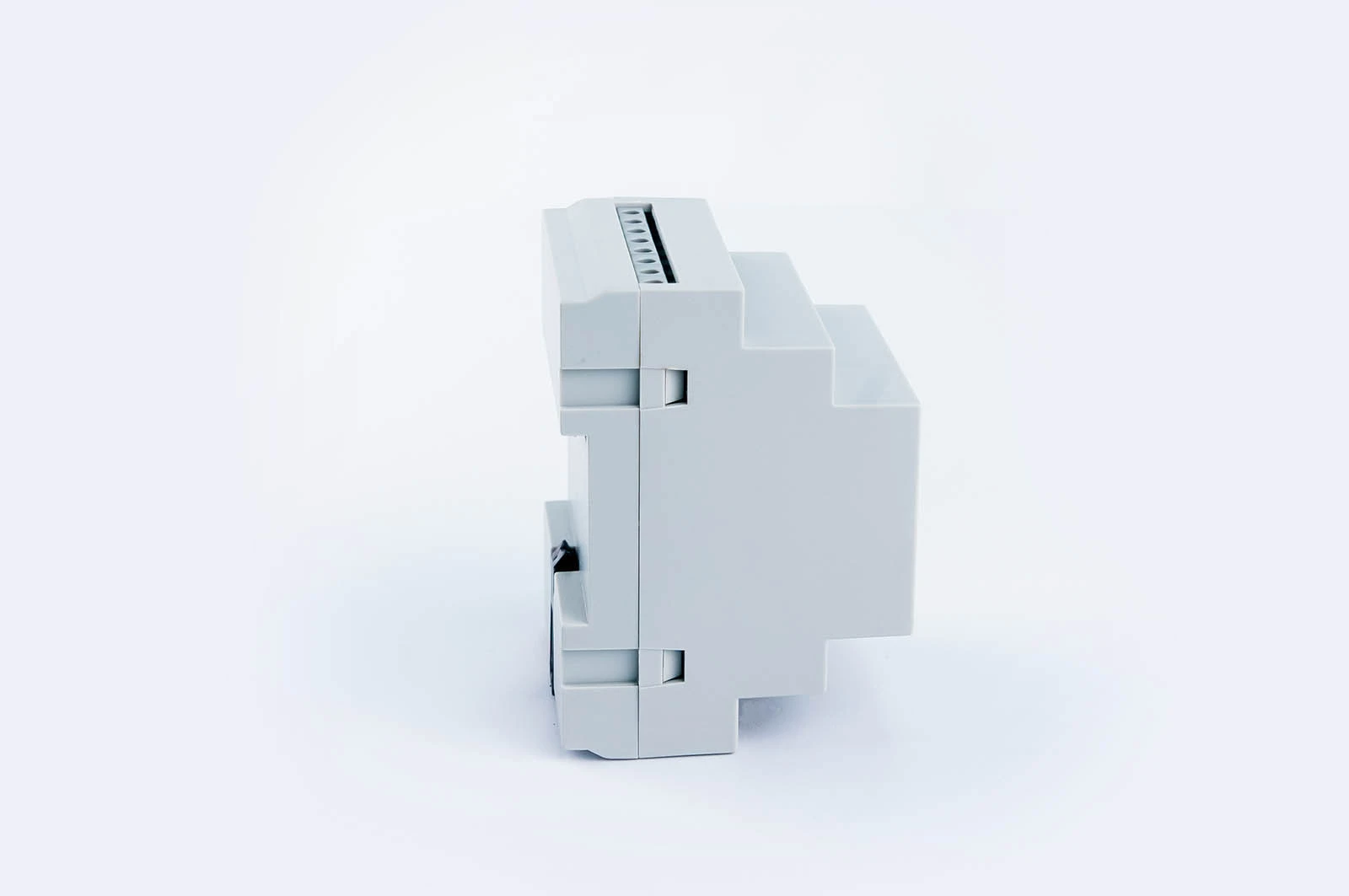

Модуль грозозащиты ГЗКС-2/Д
7-062 заказ по телефону 8-800-600-90-26 или e-mail sale@ie-spb.com
| Артикул расширенный: | 7-062 |
|---|---|
| Тип изделия: | Модуль грозозащиты |
| Степень защиты: | IP20 |
| Способ монтажа: | монтаж на DIN-рейку 35 мм |
| Материал корпуса: | пластик |
Сохранить или поделиться с близкими:
Санкт-Петербург и Ленинградская область
Заказ до 50 000 руб. - 1500 руб. + 30 руб/км за КАД
Заказ от 50 000 руб. - БЕСПЛАТНО + 30 руб/км за КАД
Регионы РФ
Заказ до 50 000 руб. - 2000 руб. до любой транспортной компании с экспедированием
Заказ от 50 000 руб. - БЕСПЛАТНО
Санкт-Петербург и Ленинградская область
Работаем только с юридическими лицами.
Регионы РФ
Работаем только с юридическими лицами.
Купить модуль грозозащиты ГЗКС-2/Д по минимальной цене у официального дистрибьютора в Санкт-Петербурге, а также другую продукцию для АИИС КУЭ, АСТУЭ, телемеханики и диспетчеризации.
Модули грозозащиты ГЗКС-2/Д и ГЗКС-4/Д предназначены для фильтрации входного напряжения, защиты от импульсных выбросов и предотвращения токовых перегрузок по линиям связи: многофункциональных электросчётчиков, имеющих цифровой выход (интерфейс RS-485, RS-232), каналов связи УСД и УСПД (интерфейс RS-485, RS-422, RS-232, токовая петля (ТП) 20 мА, выделенный канал и др.).
Перед эксплуатацией модулей грозозащиты внимательно ознакомьтесь с паспортом.
Основная функция модули грозозащиты - ограничение до безопасной величины значения перенапряжения, возникающие в линиях связи в следствии:
- электромагнитных импульсов, вызванных постоянными коммутационными процессами в электродвигателях, электромагнитных клапанах, устройствах релейной защиты и т.п.;
- электростатических разрядов;
- замыкания на промышленные сети напряжением 220/380 В;
- косвенных последствий удара молнии;
- выхода из строя выходного каскада электросчётчика;
- выхода из строя устройства подсчёта импульсов в составе УСПД, УСД.
В зависимости от количества защищаемых линий модули грозозащиты выпускаются различных модификаций:
- ГЗКС-2/Д:
- Защищаемое устройство: УСПД, ЭВМ, электросчётчик
- Защищаемые линий:
- 2 линии RS-485 (A, B)*; 1 линия RS-485 (A, B, C)*;
- 1 линия RS-422; 1 линия RS-232; 1 линия ТП; 1 линия ВК
- ГЗКС-4/Д:
- Защищаемое устройство: УСПД, ЭВМ, электросчётчик
- Защищаемые линий:
- 4 линии RS-485 (A, B)*; 2 линии RS-485 (A, B, C)*;
- 2 линии RS-422; 2 линии RS-232; 2 линии ТП; 2 линия ВК; сеть Profibus
Примечание: * Для линий RS-485 (A, B) и RS-485 (A, B, C) требуются различные схемы подключения.
Основные характеристики:
- Напряжение пробоя разрядника, статическое, В: 90/230;
- Вносимое сопротивление на одну линию, Ом: 30;
- Напряжение срабатывания варистора защиты, В: 39/150;
- Сопротивление изоляции, МОм: 25;
- Рабочее напряжение коммутируемых цепей, не более, В: 30;
- Граничные параметры входного воздействия (форма импульса 8/20 мкс):
- амплитуда напряжения, не более, кВ: 3;
- амплитуда тока, не более, кА: 10(5);
- допустимое значение рабочего тока в линии, мА: 50;
- допустимая энергия, рассеиваемая защитой, не более, Дж: 14;
- Степень защиты корпуса по ГОСТ 14254-2015: IP20;
- Гарантийный срок эксплуатации изделия: 12 месяцев со дня ввода в эксплуатацию;
- Гарантийный срок хранения изделия: 6 месяцев со дня выпуска. По истечении гарантийного срока хранения начинает использоваться гарантийный срок эксплуатации независимо от того, введено изделие в эксплуатацию или нет.

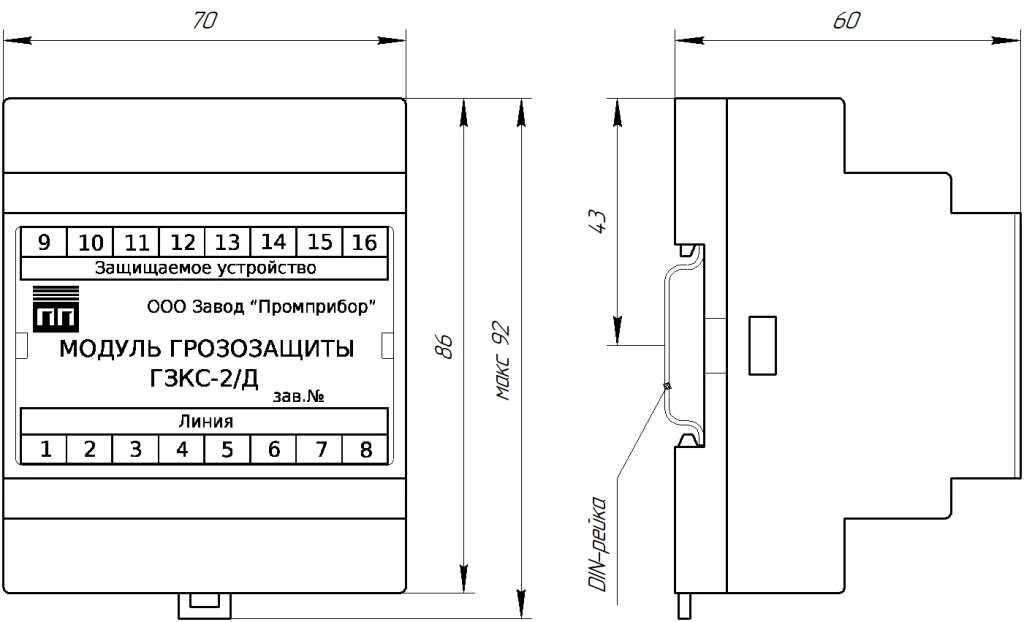

Внешний вид и размеры модуля грозозащиты:

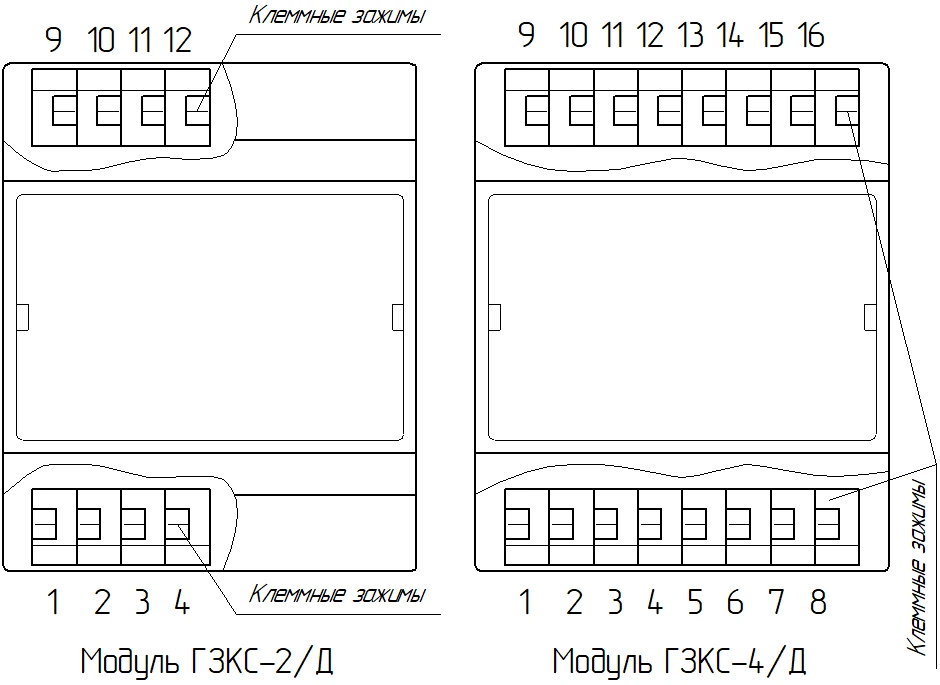

Примечание: визуально модули ГЗКС-2/Д и ГЗКС-4/Д отличаются наименованием изделия и числом клеммных зажимов:
Габариты:
| Вес (грамм): | 0 |
|---|---|
| Длина (мм): | 92 |
| Ширина (мм): | 70 |
| Высота (мм): | 60 |
Характеристики:
| Артикул расширенный: | 7-062 |
|---|---|
| Тип изделия: | Модуль грозозащиты |
| Степень защиты: | IP20 |
| Способ монтажа: | монтаж на DIN-рейку 35 мм |
| Материал корпуса: | пластик |
